在工業流體控制系統中，渦輪箱是連接驅動源與閥門執行機構的 “動力樞紐”，承擔著減速增扭、精準換向與安全自鎖的核心職能。上海禹軒研發的 QDX3-8 手動 / 電動渦輪箱，憑借模塊化設計與定制化適配能力，廣泛應用于蝶閥、球閥等 90° 部分回轉型閥門。然而，由于蝶閥與球閥的閥芯結構、工況需求存在本質差異，QDX3-8 渦輪箱在兩者中的作用呈現顯著分化，其設計邏輯與功能側重始終圍繞閥門特性實現精準匹配。

一、核心功能共性：閥門運轉的 “基礎傳動中樞”

無論適配蝶閥還是球閥，QDX3-8 渦輪箱的核心價值均基于蝸輪蝸桿傳動原理展開，為兩類閥門提供共性支撐：

減速增扭轉換：通過蝸輪蝸桿的嚙合傳動（傳動比范圍 7-80），將手動或電動驅動源的 “高速低扭矩” 轉化為閥門所需的 “低速高扭矩”，例如僅需 50N 的操作力即可驅動 DN500 閥門完成 90° 啟閉，較直接驅動省力 90%。

運動方向換向：將手輪或電機的水平旋轉運動，精準轉化為閥桿的垂直旋轉運動，適配蝶閥閥板與球閥球體的 90° 旋轉軌跡。

安全自鎖防護：利用蝸輪蝸桿的反向自鎖特性，可抵御介質壓力產生的反向扭矩，防止閥門在無操作狀態下因壓力波動自行啟閉，這在燃?xì)狻⒒さ雀邏簣?chǎng)景中尤為關鍵。

標準化適配保障：采用 ISO5211 國際標準法蘭連接，箱體選用 WCB 碳鋼精鑄，蝸桿經高頻淬火處理，可適配不同口徑（DN15-DN1200）與壓力等級（PN1.6-PN4.0MPa）的閥門需求。

二、作用差異核心：基于閥門特性的 “場景化適配”

蝶閥以閥板旋轉調節流量為核心功能，球閥以球體旋塞實現介質切斷為主要作用，兩者結構差異直接導致 QDX3-8 渦輪箱的設計側重與功能表現形成分化。

（一）手動渦輪箱：操作力與控制精度的差異化設計

1. 操作力適配：對抗不同負載的 “扭矩優化”

蝶閥應用：蝶閥閥板在啟閉過程中需克服介質對板面的直接沖擊，尤其大口徑蝶閥（如 DN900）負載阻力顯著。QDX3-8 手動渦輪箱針對此特性采用雙級蝸桿傳動，可實現 1000:1 的超大減速比，將操作手輪的力控制在 15kgf 以內，較傳統裝置省力 60%。例如在市政污水處理廠 DN500 蝶閥中，其輸出扭矩可達 5000N?m，輕松應對水流沖擊產生的阻力。

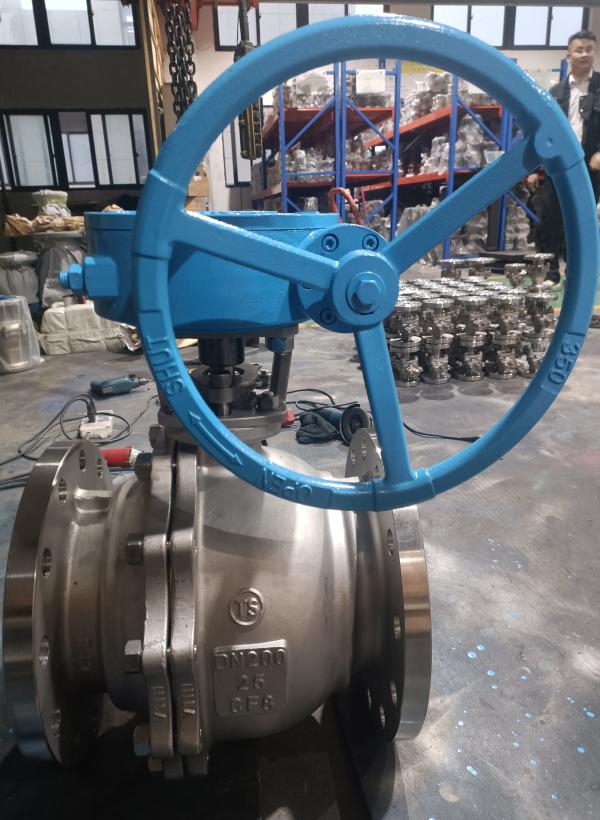

球閥應用：球閥啟閉依賴球體旋轉擠壓密封面，小口徑球閥（DN15-DN50）負載較小，配套渦輪箱采用折疊式手柄設計，操作力≤15kgf，配合棘輪機構可實現精微調節，適配實驗室精密管路控制；大口徑球閥（DN800 以上）因密封壓緊力需求，渦輪箱采用 “蝸輪 - 斜齒輪” 復合傳動，雖操作力較同口徑蝶閥稍大，但仍可使力矩降低 40%，在泰安燃?xì)夤艿?DN100 球閥中，其扭矩輸出精準匹配球體密封所需的壓緊力。

2. 控制精度：流量調節與切斷密封的需求分化

蝶閥應用：蝶閥需通過閥板角度變化實現流量線性調節，QDX3-8 渦輪箱通過精確齒輪傳動控制閥板角度，流量調節誤差可控制在 ±2% 以內，但受閥板結構影響，精度更適用于工業循環水、煙道氣等非精密調節場景。例如在電廠煙道 DN800 調節蝶閥中，渦輪箱配合非接觸式位移傳感器，開度指示精度達 ±1°，可滿足煙氣流量的動態調節需求。

球閥應用：球閥以全開全關為主要工況，渦輪箱的核心作用是確保球體精準到位以實現可靠密封。在泰安燃?xì)夤艿?Q41F 球閥中，手動渦輪箱通過限位機構控制球體旋轉角度，確保密封面完全貼合，泄漏率遠低于 GB/T 13927 標準要求；在化工園區 DN300 酸堿球閥中，其定位精度可保障球體與密封面的均勻接觸，避免局部磨損導致的腐蝕泄漏。

（二）電動渦輪箱：傳動效率與響應速度的針對性優化

1. 傳動效率：能耗控制與動力輸出的平衡藝術

蝶閥應用：大口徑蝶閥（如 DN1200）對驅動功率需求較高，QDX3-8 電動渦輪箱采用二次包絡蝸桿技術，傳動效率提升至 92%，可將驅動電機功率從 7.5kW 降至 5.5kW，單臺年節電達 1.2 萬度。在自來水廠 DN1000 供水蝶閥中，鑄鋼材質的渦輪箱可承受高壓介質沖擊，配合扭矩限制器防止操作過載，保護閥桿不受彎曲損傷。

球閥應用：球閥對響應速度要求更高，電動渦輪箱采用 “伺服電機 + 行星齒輪箱” 組合設計，在 DN150 球閥中，全開全關響應時間≤2 秒，定位精度達 ±0.5%。在泰安燃?xì)庹{(diào)壓站中，該特性可實現燃?xì)廨斔偷目焖偻〝?，?dāng)出現壓力異常時，渦輪箱驅動球閥 0.8 秒內即可完成全關動作，遠優于 API 591 標準的 3 秒要求。

2. 功能適配：調節與切斷的核心需求滿足

蝶閥應用：以流量調節為核心，電動渦輪箱支持 4-20mA 信號輸出，可與 DCS 系統實時聯動，實現閥板角度的遠程精準控制。在電廠蒸汽管道 DN600 蝶閥中，其可根據蒸汽負荷變化動態調節開度，保障汽輪機運行穩定，同時箱體內填充長效潤滑脂（耐溫 - 20℃~120℃），無需頻繁維護。

球閥應用：以安全切斷為核心，電動渦輪箱集成 “扭矩 - 行程” 聯動控制功能。在石化儲罐區 DN400 高壓球閥中，當檢測到扭矩異常（如密封面卡阻）時，渦輪箱可自動停止運轉并報警；在燃?xì)夤艿谰o急切斷場景中，其可快速驅動球體到位，依靠自鎖特性保持密封狀態，杜絕燃?xì)庑孤╋L(fēng)險。

（三）材質與結構：適配工況的細節差異化

1. 材質選型：腐蝕與壓力的應對策略

蝶閥場景：市政水、煙氣等介質腐蝕性較弱，渦輪箱多選用球墨鑄鐵（QT450-10）材質，抗拉強度較灰鑄鐵高 30%，可承受 DN400 以上蝶閥的傳動扭矩；在高溫蒸汽場景中，則采用鑄鋼材質，耐溫可達 425℃。

球閥場景：燃?xì)狻⑺釅A等腐蝕性介質場景中，渦輪箱搭配不銹鋼蝸桿（304/316L），箱體采用防腐蝕噴漆處理，在泰安燃?xì)夤艿乐锌傻钟蚧瘹渑c水分的侵蝕，戶外運行 2 年無銹蝕；高壓球閥（PN4.0MPa）則選用鑄鋼箱體，防止高壓介質導致的箱體變形。

2. 結構細節：負載特性的精準匹配

蝶閥適配：偏心蝶閥需額外承受側向力，渦輪箱輸出軸采用加強型軸承設計，可承受徑向載荷，避免傳動卡頓；中線蝶閥則優化齒數比（1:20~1:60），平衡操作力與傳動效率。

球閥適配：固定球閥扭矩需求大，渦輪箱采用雙蝸桿設計提升傳動穩定性；浮動球閥注重密封可靠性，通過強化自鎖結構確保球體與密封面的持續壓緊力，在入戶燃?xì)馇蜷y中可長期保持零泄漏狀態。

三、應用場景印證：差異化價值的落地實踐

蝶閥典型場景：在電廠煙道 DN800 調節蝶閥中，QDX3-8 電動渦輪箱以 92% 的傳動效率與 ±1° 的開度精度，實現煙氣流量的動態調節，年節電超 1 萬度；在市政污水處理廠 DN500 蝶閥中，手動渦輪箱憑借 1000:1 的減速比，讓單人即可完成啟閉操作，運維效率提升 40%。

球閥典型場景：在泰安燃?xì)夤艿?DN100 主干管球閥中，手動渦輪箱的自鎖特性與精準定位，保障了燃?xì)廨斔偷牧阈孤?；在燃?xì)庹{(diào)壓站 DN150 球閥中，電動渦輪箱 2 秒內的快速響應能力，可應對瞬時壓力波動，避免安全事故。

四、總結：差異背后的 “適配邏輯”

上海禹軒 QDX3-8 渦輪箱在蝶閥與球閥應用中的作用差異，本質是 “閥門功能需求→渦輪箱特性適配” 的精準映射：蝶閥的流量調節需求，決定了渦輪箱以 “高效傳動、角度精準” 為核心；球閥的可靠切斷需求，催生了渦輪箱 “快速響應、密封保障” 的設計。這種差異化適配不僅體現了渦輪箱作為 “動力樞紐” 的靈活特性，更彰顯了上海禹軒 “以閥門工況為核心” 的產品研發理念 —— 通過小小的渦輪箱，讓蝶閥與球閥在各自場景中實現效能*化，為工業流體控制提供穩定可靠的傳動支撐。
